Tutorial – Como configurar DHCP num router Cisco

Olá!

Hoje vou ensinar como podem usar um router Cisco como DHCP!

Tutorial – Como configurar DHCP num router Cisco

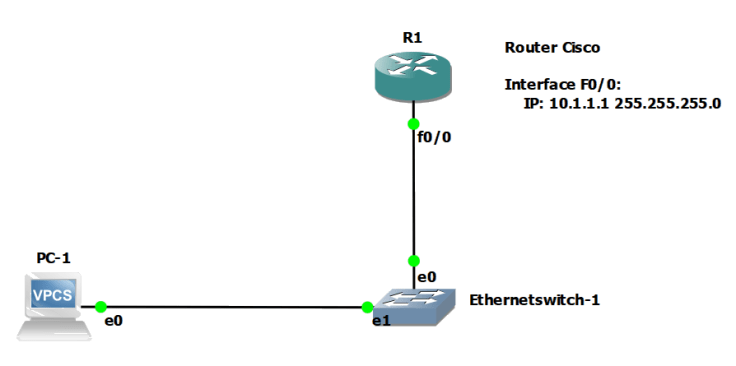

Cenário: Para realizar este tutorial, vou usar um router Cisco 3725 que está ligado pela interface FastEthernet0/0 a um Switch que, por sua vez, está ligado a um computador.

Cisco 3725:

  • Interface F0/0: 10.1.1.1 255.255.255.0

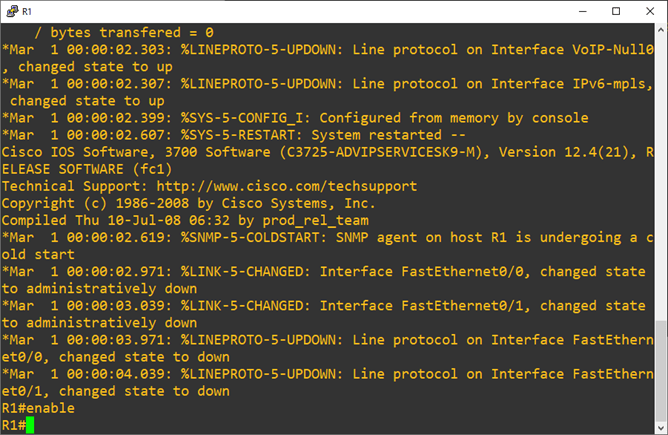

1. Embora este tutorial esteja dedicado ao DHCP, vou configurar o router desde o início. A primeira coisa a fazer é, depois do Cisco IOS iniciar, executar o comando: enable

Isto irá habilitar a introdução dos comandos que vamos usar abaixo.

2. Agora, está na altura de configurar a interface F0/0. Assim, vamos executar os seguintes comandos:

  • configure terminal    #serve para entrar no terminal de configuração
  • interface f0/0    #serve para selecionar a interface que vamos alterar
  • ip address 10.1.1.1 255.255.255.0    #serve para atribuir o IP e máscara
  • no shutdown    #serve para impedir que a interface fique inativa

Temos agora uma interface com IP atribuído.

3. Agora, vamos passar à parte DHCP. Caso tenham saído do configure terminal voltem a ele para executar os comandos:

  • ip dhcp pool Aminharede    #serve para criar uma pool com o nome Aminharede (o nome pode ser à escolha)
  • network 10.1.1.0 255.255.255.0    #serve para indicar a rede que irá ser usada no DHCP
  • default-router 10.1.1.1    #serve para indicar a gateway que o dispositivo configurado terá
  • dns-server 8.8.8.8    #serve para indicar o servidor DNS que o dispositivo configurado terá
  • end    #serve para sair do configure terminal
  • write    #serve para guardar as configurações feitas

Uma vez que a interface F0/0 tem um endereço da rede que usámos para o DHCP, todos os dispositivos a ela ligados irão receber a configuração dinâmica de rede se assim o requisitarem.

Para testar, vou fazer um pedido DHCP do PC1.

Como podem ver, o PC1 recebeu um endereço IP (10.1.1.2/24) e tem a gateway tal como definimos acima. 🙂

Deixo aqui alguns comandos que podem ser úteis e a sua função:

Comando

Descrição

Exemplos

ip dhcp excluded-address endereço-baixo [endereço máximo]

Exclui da atribuição um ou um conjunto de endereços.

ip dhcp excluded-address 10.1.1.11

ip dhcp excluded-address 10.1.1.5 10.1.1.10

domain-name domínio

Indica o nome de domínio.

domain-name marcelo

lease horas | infinite

Indica o tempo de lease.

lease 10

lease infinite

Espero ter ajudado!

Fiquem bem! 😉
